WNK ATEX ضد الانفجار IP68 ناقل مستوى غوص RS485 Modbus لخزان الري الزراعي العميق

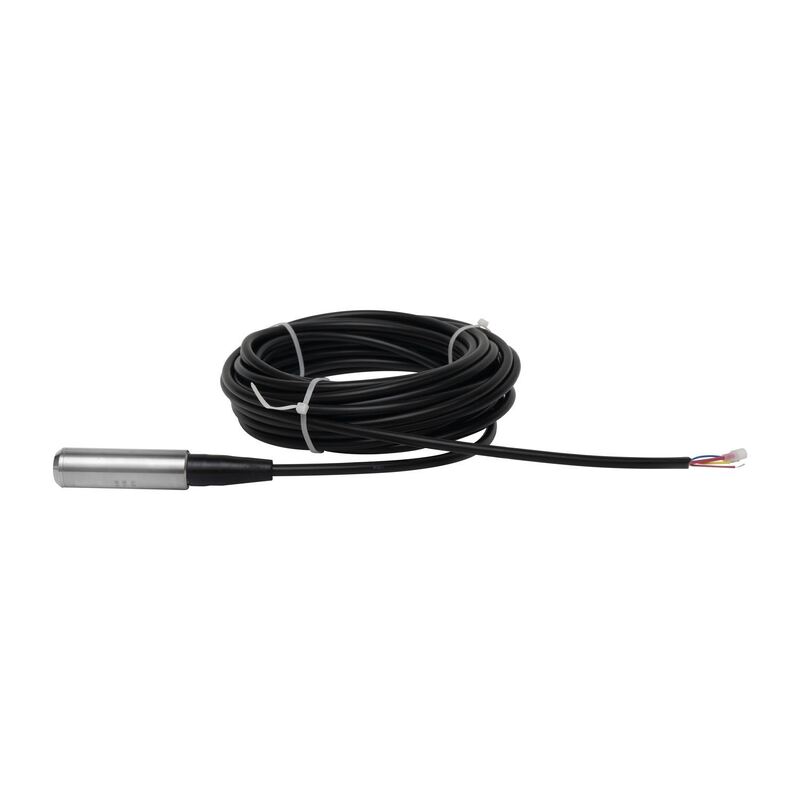

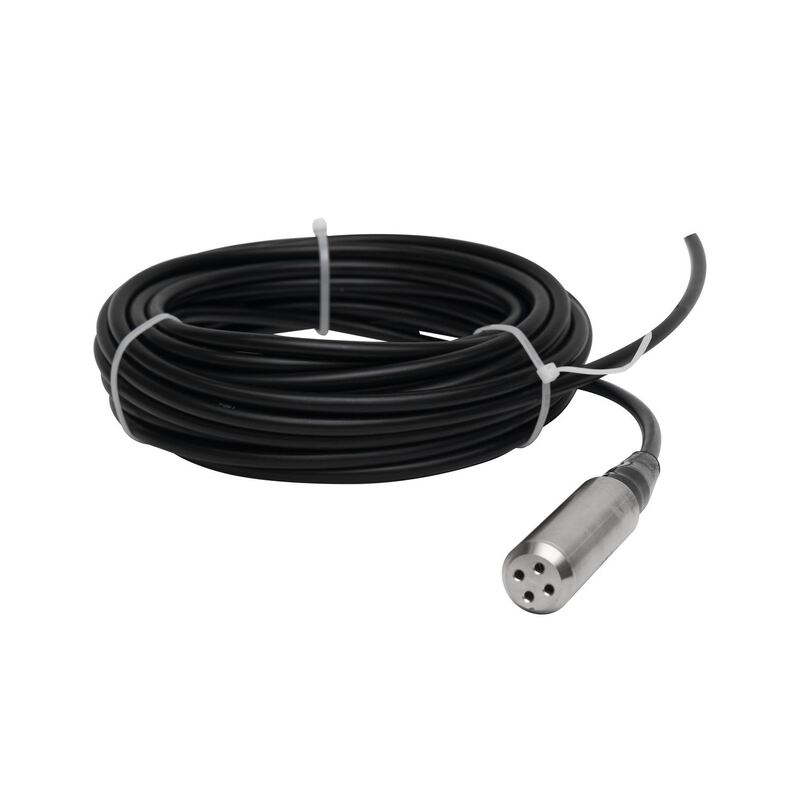

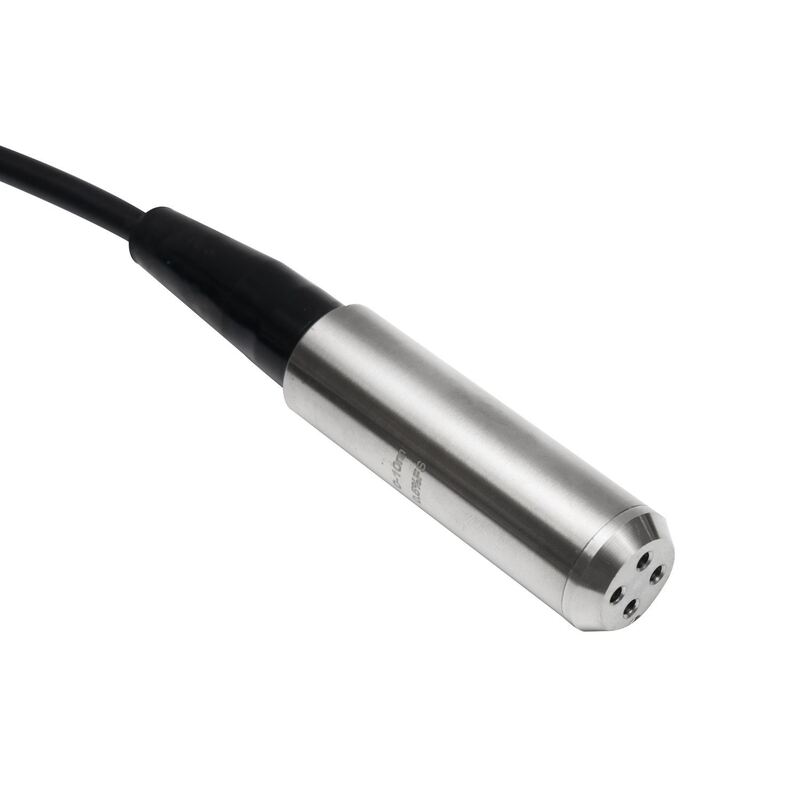

جهاز إرسال مستوى غاطس مقاوم للانفجار WNK ATEX IP68 مع RS485 Modbus

جهاز إرسال المستوى المقاوم للانفجار WNK8010-ATEX-RSيجمع جهاز إرسال المستوى المقاوم للانفجار WNK8010-ATEX-RS بين شهادة السلامة الجوهرية ATEX مع الاتصال الرقمي RS485 Modbus RTU لشبكات متعددة المستشعرات في البيئات الزراعية والصناعية الخطرة. معتمدATEX Ex ia IIC T4 Gaلأجواء الغازات في المنطقة 0 وغاطس IP68 حتى 200 متر، فإنه يتيح توصيل ما يصل إلى 32 مستشعرًا على ناقل RS485 واحد - مما يقلل بشكل كبير من تكاليف الأسلاك لمراقبة الري متعدد الآبار، ومزارع الخزانات، وشبكات المياه الجوفية الموزعة حيث يكون الحماية من الانفجار إلزاميًا.شبكات متعددة المستشعرات RS485 Modbus

ما يصل إلى 32 مستشعرًا لكل ناقل:

• ربط سلسلة متعددة من أجهزة إرسال WNK8010-ATEX-RS على كابل RS485 واحد مجدول، ومراقبة عشرات الآبار أو الخزانات من وحدة تحكم واحدةبروتوكول Modbus RTU:
• رموز وظائف Modbus القياسية 03/04 (قراءة المستوى، درجة الحرارة، التشخيص) و 06/16 (كتابة التكوين) للتكامل السلس مع PLC/SCADAمعلمات قابلة للتكوين:
• عنوان Modbus قابل للتعديل (1-247)، معدل الباود (1200-115200 بت في الثانية)، تنسيق البيانات، وصفر/امتداد المستشعر عبر أوامر Modbusدقة رقمية:
• قراءة مستوى عائمة مباشرة بدقة 32 بت بالأمتار تلغي انحراف الإشارة التناظرية، وأخطاء حلقة الأرض، وضوضاء تحويل A/Dخيار إخراج مزدوج:
• إخراج رقمي RS485 + تناظري 4-20mA متزامن للأنظمة المختلطة مع وحدات تحكم حديثة وقديمةمعتمد من ATEX للزراعة الخطرة

غاز المنطقة 0 (Ex ia IIC T4 Ga):

• آمن للأجواء المتفجرة باستمرار - بما في ذلك الغاز الحيوي من التحلل اللاهوائي في آبار الري، والميثان في المياه الجوفية، وأبخرة الوقود بالقرب من محطات ضخ الديزلغبار المنطقة 20 (Ex ia IIIC T135°C Da):
• معتمد للغبار الزراعي القابل للاحتراق بما في ذلك غبار الحبوب، ومسحوق الأسمدة، ومناطق خلط المبيدات الحشريةعزل جلفاني:
• عزل إشارة RS485 مدمج يلغي حلقات الأرض بين المناطق الخطرة والآمنة عندما تشترك مستشعرات متعددة في ناقل مشتركالمواصفات الفنية

الموديل

حقول الري متعددة الآبار:

• مراقبة مستويات المياه عبر عشرات آبار الري في وقت واحد عبر شبكة RS485 Modbus واحدة، مما يتيح التحكم المركزي في المضخات وتخصيص المياهمراقبة مزارع الخزانات:
• ربط ما يصل إلى 32 خزان تخزين (ماء، أسمدة، وقود) على ناقل واحد مع سلامة معتمدة من ATEX لمناطق تخزين الديزل والمواد الكيميائيةشبكات مراقبة المياه الجوفية:
• مراقبة طويلة الأمد للمياه الجوفية رقميًا مع تسجيل بيانات مختومة بالوقت، واتصالات عن بعد عبر بوابات Modbus إلى 4Gأنظمة قنوات الري:
• استشعار مستوى موزع على طول شبكات القنوات مع سلامة بيانات رقمية عبر مسافات كابل طويلة (تصل إلى 1200 متر عند 9600 بت في الثانية)الغاز الحيوي ومياه الصرف الصحي:
• معتمد من ATEX للمراقبة في آبار جمع الغاز الحيوي، وخزانات تغذية الهضم اللاهوائي، وبرك مياه الصرف الصحي الزراعيةخريطة سجلات Modbus (ملخص)

السجل

شهادة فحص نوع ATEX من هيئة معتمدة في الاتحاد الأوروبي

• تصنيع ISO 9001:2015 مع تتبع كامل للمواد
• معوض حراريًا بنسبة 100% ومعاير فرديًا
• اختبار احتراق لمدة 48 ساعة تحت الماء مع التحقق من اتصال Modbus
• دليل بروتوكول Modbus شامل وخريطة سجلات متضمنة
• ضمان لمدة 12 شهرًا للأضرار غير البشرية
• أسئلة وأجوبة

س: كم عدد المستشعرات التي يمكنني توصيلها على شبكة RS485 واحدة؟

ج: ما يصل إلى 32 مستشعرًا من طراز WNK8010-TT ATEX-RS لكل مقطع RS485 بدون مكرر. مع مكررات RS485، يمكن إنشاء شبكات تضم 247 مستشعرًا - كل منها بعنوان Modbus فريد من 1 إلى 247.
س: هل يحتاج RS485 أيضًا إلى المرور عبر حاجز ATEX؟

ج: نعم. يجب أن تمر خطوط اتصال RS485 عبر حاجز ATEX IS معتمد مصمم لإشارات RS485. نوصي بنماذج الحواجز التي تحافظ على سلامة الإشارة التفاضلية لـ RS485 لاتصال Modbus موثوق.
س: هل يمكنني تحديث هذا في نظام 4-20mA موجود؟

ج: نعم. يمكن طلب WNK8010-ATEX-RS بإخراج RS485 + 4-20mA متزامن، مما يسمح لك بإضافة مراقبة رقمية عبر Modbus مع الحفاظ على التوافق مع وحدات التحكم الحالية التي تعمل بـ 4-20mA.
س: ما هي أقصى مسافة للكابل لـ RS485 Modbus؟

ج: تصل إلى 1200 متر عند 9600 باود مع كابل مجدول محمي مناسب. للمسافات الأطول، يمكن لبوابات Modbus إلى الألياف أو Modbus إلى 4G توسيع الشبكة إلى أجل غير مسمى.
س: ما هو الحد الأدنى لكمية الطلب؟

ج: نقبل طلبات من قطعة واحدة للتقييم واختبار البروتوكول. تتطلب وثائق شهادة ATEX وقتًا رائدًا يتراوح بين 2-3 أسابيع.
